模擬變送器和智能變送器的校準有什么差別

常規模擬變送器的校準需要標準電流(電壓)表和壓力源。所以模擬變送器的校準就是對零點、滿量程及線性度進行調整，使之符合要求。

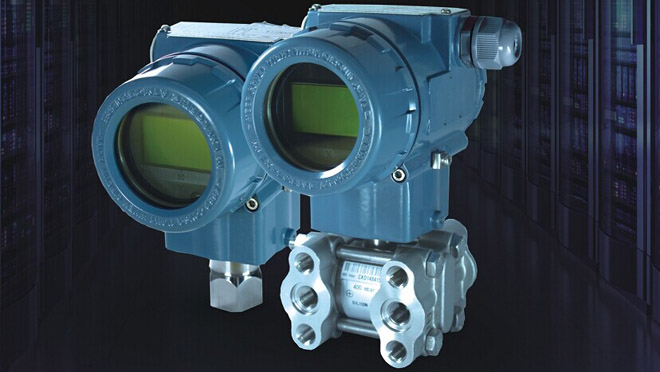

                                單晶硅智能變送器

而智能變送器由于其使用微處理器、存儲器及數字處理技術，同時手操通信器代替了調整電位器，所以調校方便。而且調變送器的零點和滿量程時互不影響。但由于其具有模擬和數字兩種輸出信號，所以其校準方法與常規模擬變送器也是不同的。

可以把智能變送器的邏輯結構分成兩臺儀表來理解，即一臺是模擬儀表，另一臺是全數字儀表。其中數字儀表的設定又可稱為組態和量程調整，其目的是將輸人差壓與4-20mA的輸出建立對應關系。它可以在不加標準壓力信號的情況下來確定量程。這一步驟實際上是利用原先保存在存儲器中的對應關系函數，來進行相應的計算，以便建立一個新的對應關系函數。雖然輸人差壓值和4-20mA電流輸出建立了對應關系函數，但要明白的是，其數字讀數并不是從電流信號得到的，其與正確值之間可能有誤差，所以還需要進行校準工作，這就要使用標準壓力源及標準電流(電壓)表，其目的是：使輸人變送器的標準差壓值、對應差壓的數字讀數、4-2OmA輸出電流與標準電流(電壓)表四者間都有正確的對應關系。

有的人認為，只要用HART手操通信器就可改變智能變送器的量程，并可進行零點和量程的調整工作，而不需要輸人壓力源。但這種做法只能稱為組態設定量程，不能稱為校準。而校準是需要用標準壓力源輸入變送器壓力信號的。因?yàn)椴皇褂脴?biāo)準壓力源來調量程（LRV、URV），忽略輸人部分（輸人變送器的壓力）來進行輸出調節（變送器的轉換電路）不是正確的校準。再者差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。因此，只有對輸入和輸出，即輸入變送器的壓力、A/D轉換電路、模擬電流輸出電路一齊調試，才稱得上是真正意義上的校準。這也是與模擬變送器校準的重要區別。壓力變送器零點漂移和零點變化。
